1 范圍

      本標準規定了煤礦許用炸藥井下可燃?xì)獍踩鹊男g(shù)語和定義、符號、技術要求、試驗方法和判定規則。

      本標準適用于煤礦許用炸藥。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 8031 工業電雷管

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      標準引火量 standard mean

      各安全度等級引火量標準值。

3.2

      定量分析法 quantitative analysis method

      被測量值為一固定量時,對測量結果進行分析判斷的一種試驗方法。

3.3

      過量氮 excess nitrogen

       井下可燃?xì)庵谐^正常大氣氮氧比的氮?dú)夂俊?/p>

4 符號

      下列符號適用于本文件。

      M：標準引火量，單位為克；

      m：定量試驗水平, 單位為克。

5 可燃?xì)獍踩鹊燃?jí)劃分

      煤礦許用炸藥井下可燃?xì)獍踩鹊燃?jí)分為一、二、三級。各級標準引火量值見表1。

表1 煤礦許用炸藥井下可燃?xì)獍踩鹊燃?jí)和適用范圍

6 試驗方法

6.1 原理

      在規定條件下，將固定量受試炸藥置于發射臼炮炮孔內引爆，根據試驗巷道內可燃?xì)饣旌蠚怏w引燃結果，得出引燃頻數，以此判定炸藥的井下可燃?xì)獍踩取?/p>

6.2 試驗設計

      試驗設計方案如下：

      a) 抽樣方案： 5/0，1；

      b) 試驗水平：取固定試驗水平m=M；

6.3 材料

      試驗用材料如下：

      a) 試驗用井下可燃?xì)猓涸囼?yàn)過程中，當甲烷濃度為9.0%時，其他可燃?xì)怏w含量總和應不大于0.3%，二氧化碳和過量氮含量總和應不大于1.0%。

      b) 雷管：符合GB 8031規定的煤礦許用瞬發電雷管。

6.4 儀器、裝置

6.4.1 儀器

      試驗用儀器如下：

      a) 甲烷測定器：分度值應不大于0.1%；

      b) 溫度計：分度值應不大于1℃；

      c) 濕度計：分度值應不大于1%；

      d) 天平：感量應不大于1g。

6.4.2 裝置

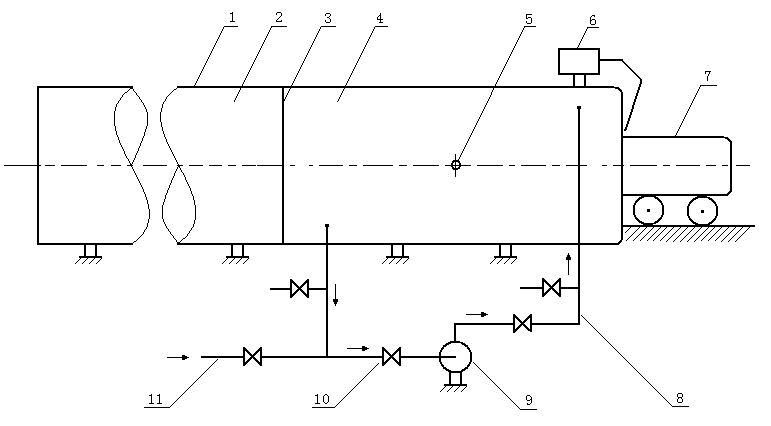

      井下可燃?xì)獍踩仍囼?yàn)裝置，主要由試驗巷道、氣體混合管路、混合通風機、排煙通風機及控制系統組成,見圖1。

      1—試驗巷道

      2—延長室

      3—封閉裝置

      4—爆炸室

      5—測量孔

      6—排煙風機

      7—發射臼炮

      8—循環管路

      9—循環風機

      10—閥門

      11—可燃?xì)膺M(jìn)氣管

圖1 井下可燃?xì)獍踩仍囼?yàn)裝置示意圖

      試驗用裝置如下：

      a) 試驗巷道為鋼制圓筒，分爆炸室和延長室兩部分，水平放置，內徑為1.8m，爆炸室長度為5m，容積為12.8m³，爆炸室的封閉端中心有圓口，敞口端設有封閉裝置。延長室長度為15m，與爆炸室敞口端相銜接；

      b) 氣體混合管路由進氣管、回氣管及閥門等組成。進氣管由靠近爆炸室封閉端上部引入，回氣管由靠近爆炸室敞口端下部引出。在進氣管路和回氣管路上應分別裝有閥門；

      c) 發射臼炮為鋼制圓柱體，由內筒和外套構成。其內筒凸出，套有密封膠墊，中心軸向開有炮孔。外套材料可選用普通碳鋼，內筒材料宜使用PNi3CrMoV炮鋼，炮孔初始體積規定為（2138±10）mL。規格尺寸見圖2。

      d) 混合通風機為防爆離心式，風量應不小于1330 m³/h，全壓應不小于950Pa；

      e) 排煙通風機為防爆軸流式，風量應不小于9200 m³/h，全壓應不小于380Pa；

      f) 控制系統包括液壓系統、電氣系統、空調系統及參數測試系統。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
