1 范圍

      本標準規定了回轉窯用磚尺寸磚號及尺寸規格、磚的尺寸及尺寸特征和窯襯配砌方案設計計算。

      本標準適用于水泥、冶金石灰、輕燒白云石、耐火原料、含鐵球團和有色冶金等回轉窯筒體工作襯。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 2992.2 耐火磚形狀尺寸 第2部分：術語

3 術語和定義

      GB/T 2992.2界定的以及下列術語和定義適用于本文件。

3.1

      回轉窯用磚 bricks for use in rotary kilns；bricks for rotary kilns

      回轉窯筒體專用的大小端距離A設計在長度上、大小端尺寸C/D設計在厚度上的楔形磚，見圖1。

      說明：

      A——大小端距離；

      C/D——大小端尺寸；

      B——寬度尺寸。

圖1 回轉窯用磚

4 尺寸磚號及尺寸規格

4.1 尺寸磚號表示法

      等大端尺寸103mm回轉窯用磚（見表1）和等中間尺寸71.5mm回轉窯用磚（見表2）的尺寸磚號由字母和數字組成：末兩位數表示該磚大小端距離的厘米數，其前的數字表示該磚標稱外直徑的米數；數字前無字母的表示等大端尺寸103mm磚、數字前有字母B表示等中間尺寸71.5mm磚。

      等大端尺寸100mm回轉窯用磚（見表3）、等中間尺寸75mm回轉窯用磚（見表4）和回轉窯專用鎖磚（見表5）的尺寸磚號，由名稱代號H（“厚”的漢語拼音首字母）、大小端距離A的厘米數、短橫線“-”和大小端厚度尺寸C/D的毫米數組成。

4.2 尺寸規格表示法

      回轉窯用磚的尺寸規格以AX（C/D）XB表示，A、C/D和B的單位為毫米并可省略，其意義見圖1。

5 磚的尺寸及尺寸特征

5.1 等大端尺寸103mm回轉窯用磚的尺寸及尺寸特征見表1。

5.2 等中間尺寸71.5mm回轉窯用磚的尺寸及尺寸特征見表2。

5.3 等大端尺寸100mm回轉窯用磚的尺寸及尺寸特征見表3。

5.4 等中間尺寸75mm回轉窯用磚的尺寸及尺寸特征見表4。

5.5 回轉窯專用鎖磚的尺寸及尺寸特征見表5。

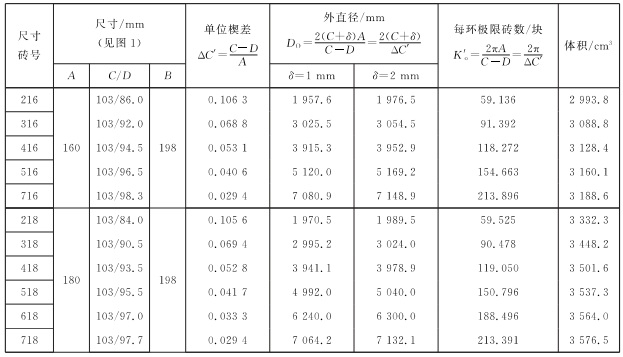

表1 等大端尺寸103mm回轉窯用磚
